Брзи аутоматски држач реномираног бренда

Брзи аутоматски држач реномираног бренда

ПИЦКАНДПЛАЦЕМАЦХИНЕ за производњу великог обима са брзим временом циклуса

Представљање производа

Примена Хуавеијеве националне иновативне СМТ машине у различитим индустријама у малим и средњим предузећима



Апстракт: Овај чланак представља примену Хуавеијеве Националне иновативне СМТ машине у различитим индустријама у малим и средњим предузећима, укључујући електронске производе, медицинске уређаје, аутомобилску електронику и друга поља. Употреба ове машине не само да побољшава ефикасност производње и квалитет производа, већ и смањује трошкове производње и време.

Увод: Уз континуирани развој науке и технологије, електронска индустрија такође брзо расте. СМТ технологија је постала једна од основних технологија производње електронике. Хуавеи-ова Национална СМТ машина за иновације је нова генерација интелигентне производне опреме коју је развио Хуавеи Тецхнологи Цо., Лтд. на основу година искуства у истраживању и развоју. Интегрише напредне технологије као што су прецизно позиционирање, рад велике брзине и прецизна детекција. Примена ове машине у разним индустријама у малим и средњим предузећима донела је нове могућности и изазове производњи и менаџменту.

Поља примене: Хуавеијева национална иновативна СМТ машина се широко користи у различитим индустријама, укључујући електронске производе, медицинске уређаје, аутомобилску електронику и друга поља. У области електронских производа, ова машина се углавном користи за производњу плоча и електронских компоненти као што су кондензатори, отпорници и ИЦ. У области медицинских уређаја, углавном се користи за производњу различитих медицинских уређаја као што су пејсмејкери, дефибрилатори и слушни апарати. У области аутомобилске електронике, углавном се користи за производњу различитих аутомобилских електронских компоненти као што су управљачке јединице мотора, системи против блокирања кочница и компресори клима уређаја.

Предности: Примена Хуавеијеве Националне иновативне СМТ машине у малим и средњим предузећима донела је многе предности производњи и управљању. Прво, ова машина побољшава ефикасност производње. Рад велике брзине и технологија прецизног позиционирања могу значајно побољшати ефикасност производње и смањити време производње. Друго, побољшава квалитет производа. Технологија прецизне детекције може открити квалитет сваке компоненте у реалном времену и осигурати квалитет финалног производа. Треће, смањује трошкове производње. Интелигентни производни процес може смањити радну снагу и материјалне ресурсе потребне за производњу, чиме се смањују трошкови производње.

Закључак: Укратко, примена Хуавеи Натионал Инноватион СМТ Мацхине у малим и средњим предузећима донела је нове могућности и изазове за производњу и управљање. Не само да побољшава ефикасност производње и квалитет производа, већ и смањује трошкове производње и време. Ова машина има широку примену у различитим индустријама у малим и средњим предузећима.



banner



1



2

3

4

5

6

7

8

9

10

10-1



11





Број глава за пласман

4 (висока тачност)

Број ИЦ лежишта

48

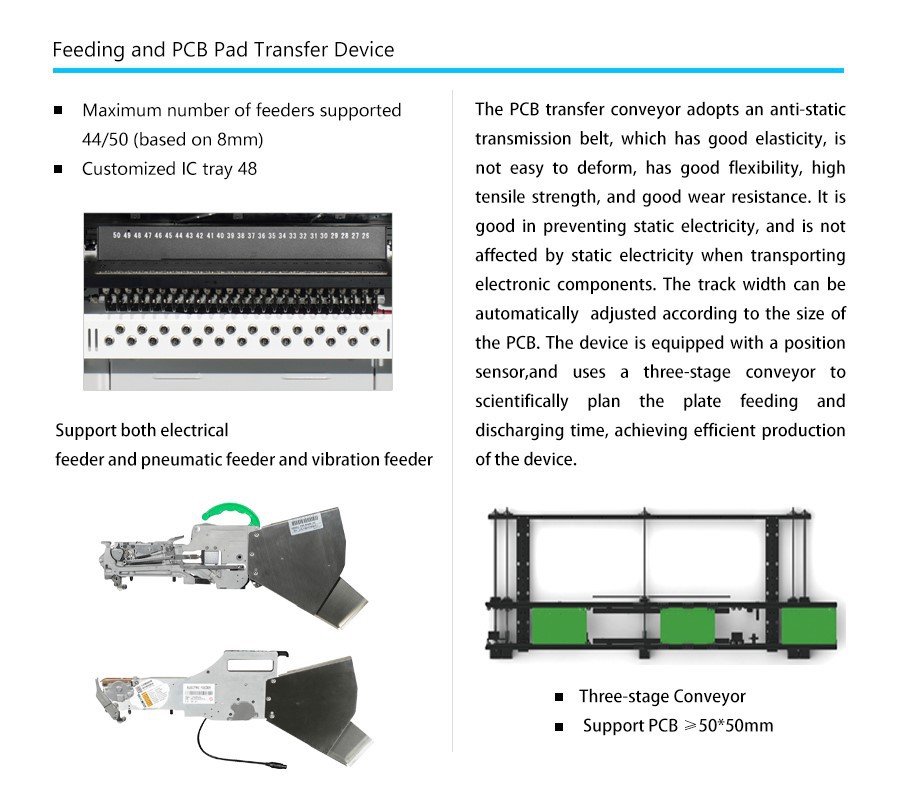

Број хранилица

50/44 (подложно додавачу од 8 мм)

Прецизност позиционирања

0.01 мм

Поновљена прецизност монтаже

0.05 мм

Распон брзине монтаже отпора

5000-8000Компоненте капацитивности ком/х

Применљиве компоненте

отпорник, кондензатор, чип, перла лампе 0201-30*30 мм итд.

Подржана максимална површина ПЦБ-а

50*50мм-(50Ф)350*190мм /(44Ф)350*260мм

Хранилице

електрични улагач, пнеуматски улагач, вибрациони улагач, ИЦ лежиште итд.

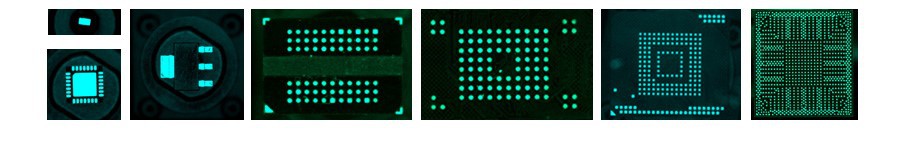

Уређаји за препознавање

марк камера к1, камера за брзо препознавање к4, камера високе прецизности к1

Максимална висина применљивих компоненти

Мање или једнако 7 мм

ПЦБ Цонвеи Моде

тростепени улаз, аутоматско повезивање с лева на десно, аутоматско позиционирање ПЦБ-а

Означите позиционирање

ручни / аутоматски

Метод програмирања

аутоматско програмирање након ручног увоза датотека ПЦБ координата

Контролни систем

Контролни систем Хуавеи Гуоцхуанг

Максимална дужина корака КСИ осе

629мм*679мм

Трагови осе КСИ

линеарни водич за кретање + одвијач

Режим кретања КСИ осе

интелигентно повезивање убрзања и успоравања криве и линије, интегрисани алгоритам линеарне интерполације.

Контролни рачунар

индустријски контролни рачунар са Интеловим процесором високих перформанси

Начин подешавања стаза

електрични

Распон пуфера млазница

4.5мм

Максимална дужина корака З осе

20мм

Опсег угла за компоненте

±180 степени

Моторни

Серво мотори на наизменичну струју

Возач

брзи ДСП драјвер

Захтеви за снабдевање ваздухом

филтер уља за воду, већи или једнак 50Л, филтер за прашину и стабилизатор ваздушног притиска итд.

Вакуумско напајање млазнице

генератор вакуума који интегрише функцију вакуумског праска велике брзине

Опсег доводног притиска ваздуха

0.5-0.7Мпа

ОС

Независно истраживање и развој СМТ интелигентног ОС заснованог на Виндовс-у

ПЦБ захтева

3-5мм процесна ивица у аутоматском режиму

Висион Дисплаи

17-инчни индустријски контролни екран

Кабл

издржљив флексибилни кабл (10 милиона пута)

Напајање

220В 50/60Хз

Просечна снага

600W

Димензије машине

стона машина 1140*900*900мм
вертикална машина 900*1140*1340мм

Тежина

(столна машина)210кг (вертикална машина)280кг
